Thiết Bị Cân Bằng Động Cánh Quạt - Khi Nào Nên Kiểm Tra Cân Bằng Động Cánh Quạt

1. Thiết bị cân bằng động cánh quạt là gì?

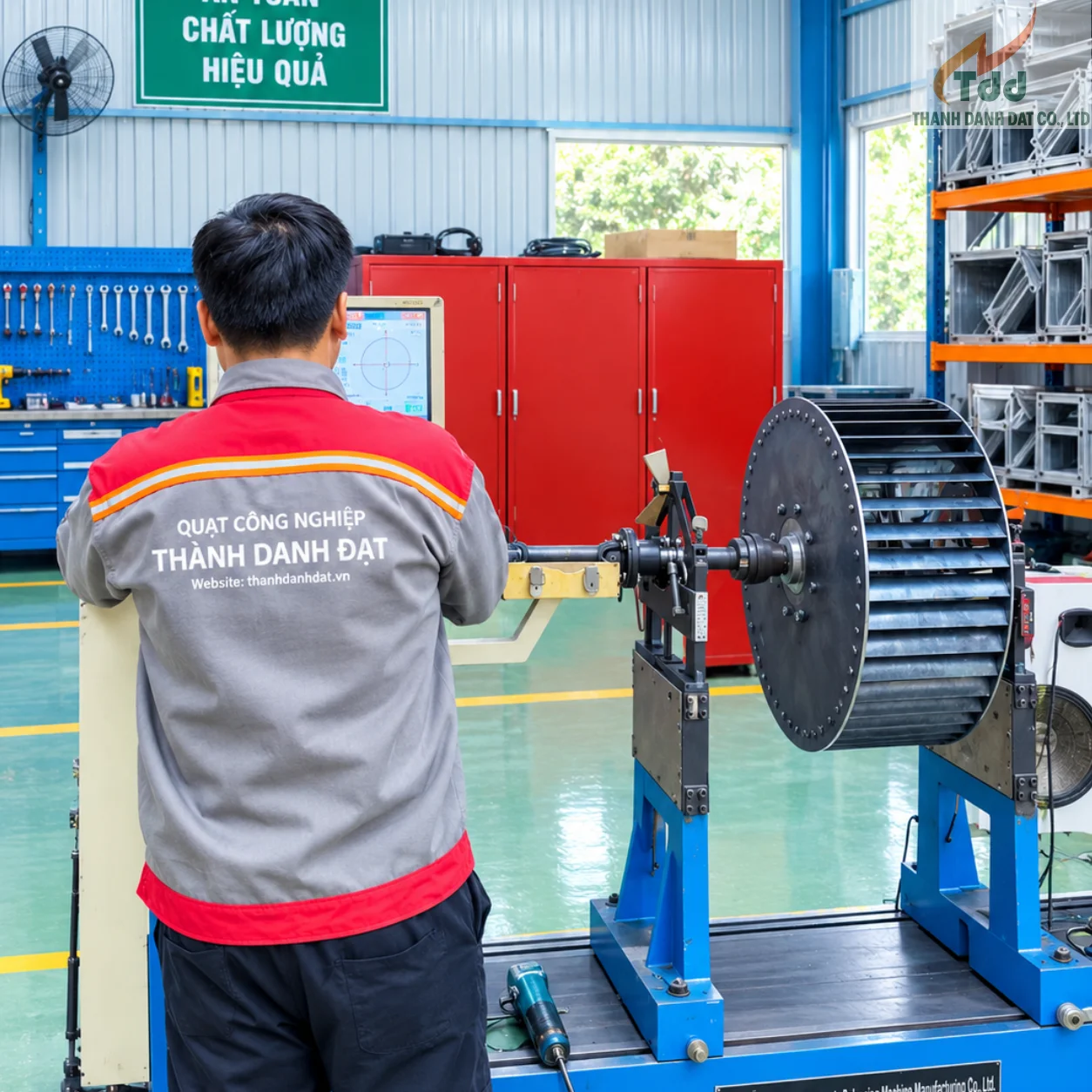

Thiết bị cân bằng động cánh quạt là máy chuyên dụng dùng để kiểm tra và đánh giá tình trạng phân bố khối lượng của cánh quạt hoặc cụm rô-to khi quay. Máy sử dụng các cảm biến và hệ thống phân tích tín hiệu để xác định mức độ mất cân bằng, vị trí góc và lượng hiệu chỉnh cần thiết.

Kết quả đo giúp kỹ thuật viên xác định vị trí cần bổ sung hoặc loại bỏ khối lượng theo phương pháp phù hợp, nhằm đưa cụm quay về trạng thái cân bằng trong giới hạn cho phép.

Thiết bị này thường được sử dụng trong các lĩnh vực:

- Sản xuất quạt ly tâm công nghiệp.

- Sản xuất quạt hướng trục.

- Gia công và chế tạo rô-to, trục quay.

- Bảo trì, sửa chữa quạt công nghiệp.

- Kiểm tra chất lượng các chi tiết quay trong nhà máy.

Cân bằng động là một công đoạn quan trọng trong quá trình sản xuất và bảo dưỡng quạt, đặc biệt đối với những thiết bị hoạt động liên tục hoặc ở tốc độ quay cao.

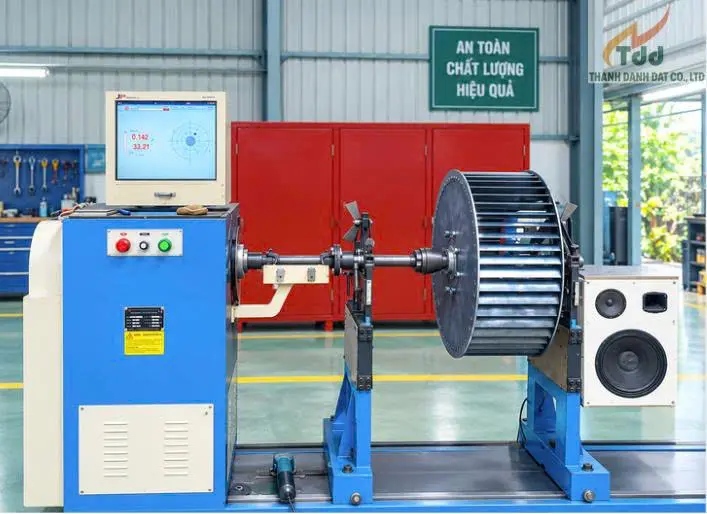

2. Cấu tạo cơ bản của thiết bị cân bằng động cánh quạt

Tùy theo tải trọng, kích thước và phương pháp cân bằng, thiết bị có thể bao gồm các bộ phận chính sau:

- Bệ máy và khung đỡ: Có nhiệm vụ nâng đỡ chi tiết cần cân bằng, bảo đảm độ ổn định trong quá trình đo.

- Cụm gối đỡ: Nâng đỡ trục hoặc rô-to, đồng thời truyền các tín hiệu dao động đến hệ thống đo.

- Động cơ truyền động: Tạo chuyển động quay cho chi tiết cần kiểm tra theo chế độ vận hành của máy.

- Cảm biến rung: Thu nhận tín hiệu rung động phát sinh trong quá trình quay, làm cơ sở đánh giá mức độ mất cân bằng.

- Cảm biến góc: Cung cấp tín hiệu tham chiếu về vị trí góc của rô-to, giúp xác định vị trí cần hiệu chỉnh.

- Bộ điều khiển và phần mềm phân tích: Xử lý dữ liệu đo, hiển thị lượng mất cân bằng và hướng dẫn vị trí hiệu chỉnh theo cấu hình thiết bị.

- Bộ phận gá lắp: Giúp cố định cánh quạt hoặc cụm rô-to phù hợp với kích thước và đặc điểm kết cấu.

Việc lựa chọn thiết bị cần căn cứ vào khối lượng, đường kính, chiều dài và tốc độ quay của chi tiết để bảo đảm kết quả đo đáp ứng yêu cầu kỹ thuật.

3. Nguyên lý hoạt động của thiết bị cân bằng động

Thiết bị cân bằng động hoạt động bằng cách đo và phân tích dao động của cụm quay khi vận hành ở tốc độ kiểm tra phù hợp.

Quy trình cơ bản gồm các bước:

Bước 1: Lắp đặt cánh quạt

Cánh quạt hoặc cụm rô-to được gá chắc chắn lên máy. Kỹ thuật viên kiểm tra tình trạng cơ khí và bảo đảm chi tiết được lắp đúng yêu cầu.

Bước 2: Tiến hành quay thử

Động cơ truyền động làm quay chi tiết. Trong quá trình này, cảm biến ghi nhận các tín hiệu rung động phát sinh.

Bước 3: Phân tích mức độ mất cân bằng

Hệ thống đo xử lý tín hiệu để xác định lượng mất cân bằng và vị trí góc cần hiệu chỉnh.

Bước 4: Hiệu chỉnh cánh quạt

Kỹ thuật viên thực hiện bổ sung hoặc loại bỏ khối lượng tại vị trí phù hợp theo kết quả đo và quy trình kỹ thuật được phê duyệt.

Bước 5: Đo kiểm tra lại

Cụm quay được kiểm tra lại để đánh giá kết quả sau hiệu chỉnh. Quá trình được lặp lại nếu cần thiết cho đến khi đáp ứng tiêu chí cân bằng quy định.

4. Khi nào nên kiểm tra và cân bằng động cánh quạt?

Không phải chỉ khi quạt bị hư hỏng mới cần kiểm tra cân bằng động. Việc kiểm tra đúng thời điểm giúp doanh nghiệp phát hiện sớm các vấn đề và hạn chế nguy cơ dừng máy ngoài kế hoạch.

4.1. Khi sản xuất quạt mới

Sau khi chế tạo và lắp ráp, cánh quạt cần được kiểm tra cân bằng theo yêu cầu kỹ thuật của sản phẩm. Công đoạn này giúp phát hiện tình trạng phân bố khối lượng không đồng đều trước khi quạt được đưa vào sử dụng.

Đối với các dòng quạt ly tâm, quạt hướng trục và quạt công nghiệp hoạt động liên tục, kiểm tra cân bằng là bước quan trọng trong quy trình kiểm soát chất lượng.

4.2. Khi quạt xuất hiện rung động bất thường

Nếu quạt rung mạnh hơn bình thường, rung tăng theo tốc độ quay hoặc truyền rung đến bệ máy và đường ống, doanh nghiệp nên kiểm tra tình trạng thiết bị.

Mất cân bằng là một nguyên nhân có thể gây rung động, nhưng không phải nguyên nhân duy nhất. Kỹ thuật viên cần kiểm tra thêm vòng bi, độ đồng tâm, độ thẳng trục, độ chắc chắn của bu lông và kết cấu bệ đỡ trước khi kết luận.

4.3. Khi quạt phát ra tiếng ồn lớn

Tiếng ồn bất thường có thể liên quan đến mất cân bằng, vòng bi hư hỏng, cánh quạt cọ sát hoặc các chi tiết bị lỏng.

Nếu tiếng ồn xuất hiện đồng thời với rung động tăng cao, cần kiểm tra sớm để xác định nguyên nhân và lựa chọn phương án xử lý phù hợp.

4.4. Sau khi sửa chữa hoặc thay thế cánh quạt

Khi cánh quạt được thay mới, hàn sửa, gia công lại hoặc thay đổi kết cấu, phân bố khối lượng có thể thay đổi. Vì vậy, cần đánh giá lại tình trạng cân bằng trước khi đưa thiết bị trở lại vận hành.

Việc kiểm tra cũng nên được xem xét sau khi thay thế các bộ phận quay hoặc thực hiện sửa chữa lớn có ảnh hưởng đến cụm rô-to.

4.5. Khi cánh quạt bám nhiều bụi bẩn hoặc vật liệu

Trong môi trường sản xuất có nhiều bụi, cặn hoặc vật liệu bám dính, cánh quạt có thể bị tích tụ không đồng đều theo thời gian. Điều này làm thay đổi phân bố khối lượng và có thể gây mất cân bằng.

Doanh nghiệp nên vệ sinh cánh quạt định kỳ, đồng thời kiểm tra độ rung và tình trạng cân bằng khi phát hiện dấu hiệu bất thường.

4.6. Sau sự cố va đập hoặc biến dạng cơ khí

Nếu quạt gặp sự cố va chạm, vật lạ lọt vào buồng quạt, cánh quạt bị cong hoặc biến dạng, cần dừng thiết bị để kiểm tra an toàn.

Trước khi vận hành trở lại, cần đánh giá tình trạng cánh, trục, mối ghép và khả năng mất cân bằng. Không nên chỉ cân bằng động khi cánh quạt vẫn còn hư hỏng kết cấu hoặc nứt gãy.

4.7. Trong quá trình bảo trì định kỳ

Đối với các hệ thống quạt hoạt động liên tục, doanh nghiệp nên xây dựng kế hoạch theo dõi rung động và kiểm tra tình trạng cơ khí định kỳ.

Tần suất kiểm tra phụ thuộc vào điều kiện làm việc, tốc độ quay, mức độ bụi bẩn, lịch sử hư hỏng và khuyến nghị của nhà sản xuất. Không có một khoảng thời gian cố định phù hợp cho tất cả các loại quạt.

5. Dấu hiệu cho thấy cánh quạt có thể bị mất cân bằng

Doanh nghiệp nên lưu ý các dấu hiệu sau:

- Quạt rung mạnh hoặc mức độ rung tăng dần trong quá trình vận hành.

- Bệ máy hoặc kết cấu lắp đặt xuất hiện rung động bất thường.

- Vòng bi nóng hơn bình thường hoặc có dấu hiệu hao mòn sớm.

- Bu lông, chân đế hoặc các mối liên kết có xu hướng lỏng.

- Tiếng ồn cơ khí tăng lên, đặc biệt khi tốc độ quay thay đổi.

- Kết quả đo rung cho thấy thành phần rung liên quan đến tốc độ quay tăng cao.

Các dấu hiệu trên chỉ mang tính cảnh báo, không đủ để khẳng định chắc chắn cánh quạt bị mất cân bằng. Cần kiểm tra và đo đạc để xác định nguyên nhân chính xác.

Nếu xuất hiện rung động nghiêm trọng, tiếng va đập hoặc dấu hiệu hư hỏng cơ khí, cần dừng quạt theo quy trình an toàn và kiểm tra trước khi vận hành lại.

6. Lợi ích của việc cân bằng động cánh quạt định kỳ

Thực hiện kiểm tra và cân bằng động đúng thời điểm mang lại nhiều lợi ích cho hoạt động sản xuất.

- Giảm rung động: Hạn chế lực kích thích do mất cân bằng, giúp thiết bị vận hành ổn định hơn.

- Bảo vệ vòng bi và trục quay: Giảm tải động phát sinh từ mất cân bằng, góp phần hạn chế hao mòn sớm.

- Hỗ trợ giảm tiếng ồn: Khi rung động do mất cân bằng được giảm thiểu, tiếng ồn truyền qua kết cấu máy cũng có thể giảm.

- Nâng cao độ tin cậy: Giúp phát hiện và xử lý sớm một trong những nguyên nhân gây rung động ở thiết bị quay.

- Hạn chế thời gian dừng máy: Việc kiểm tra theo kế hoạch hỗ trợ doanh nghiệp chủ động bảo trì, giảm nguy cơ gián đoạn sản xuất ngoài dự kiến.

- Kiểm soát chất lượng sản phẩm: Đối với đơn vị sản xuất quạt công nghiệp, cân bằng động giúp kiểm tra sản phẩm trước khi xuất xưởng.

Hiệu quả đạt được phụ thuộc vào việc xác định đúng nguyên nhân rung động, thực hiện hiệu chỉnh đúng kỹ thuật và kiểm tra tổng thể thiết bị.

7. Những lưu ý khi kiểm tra và cân bằng động cánh quạt

Để quá trình kiểm tra đạt hiệu quả và bảo đảm an toàn, cần lưu ý:

- Kiểm tra độ nguyên vẹn của cánh quạt và cụm rô-to trước khi cân bằng.

- Loại bỏ bụi bẩn, cặn bám không đồng đều trên cánh quạt.

- Kiểm tra vòng bi, trục quay, khớp nối và các mối ghép cơ khí.

- Sử dụng máy cân bằng có khả năng đáp ứng tải trọng và kích thước chi tiết.

- Thực hiện hiệu chỉnh theo kết quả đo và quy trình kỹ thuật phù hợp.

- Kiểm tra lại sau khi hiệu chỉnh và lưu hồ sơ khi cần thiết.

- Tuân thủ đầy đủ quy trình an toàn khi quay thử, đặc biệt với cánh quạt có kích thước và tốc độ quay lớn.

Cân bằng động không thể khắc phục mọi nguyên nhân gây rung. Nếu thiết bị bị lệch trục, lỏng bệ đỡ, hỏng vòng bi hoặc biến dạng cánh, cần xử lý các lỗi tương ứng trước khi đánh giá kết quả cuối cùng.

8. Thành Danh Đạt – Chú trọng chất lượng quạt công nghiệp

Công ty Thành Danh Đạt hoạt động trong lĩnh vực sản xuất quạt công nghiệp, gia công cơ khí inox và các hệ thống thông gió, xử lý khí thải phục vụ nhà máy, xưởng sản xuất.

Trong quá trình sản xuất quạt công nghiệp, việc kiểm tra chất lượng các chi tiết quay và chú trọng cân bằng động là những yếu tố quan trọng góp phần nâng cao độ ổn định vận hành của thiết bị.

Tùy theo chủng loại quạt và yêu cầu kỹ thuật, việc lựa chọn phương pháp kiểm tra phù hợp giúp doanh nghiệp kiểm soát rung động, hạn chế hao mòn và nâng cao độ tin cậy của sản phẩm.

Thành Danh Đạt hướng đến các giải pháp cơ khí công nghiệp phù hợp với nhu cầu thực tế, chú trọng chất lượng gia công và yêu cầu vận hành của từng hệ thống.
